MotionBoard からAzure Data Lake Storage データに連携してダッシュボードを作成

こんにちは！テクニカルディレクターの桑島です。

MotionBoard は、ウイングアーク1st 社が提供する人気のBI ダッシュボードツールです。この記事ではMotionBoard で、Azure Data Lake Storage データをCData Connect を通じてシームレスに統合利用する方法を説明します。

CData Connect Cloud は、SaaS 型のデータ仮想化プラットフォームです。Salesforce、Dynamics、Zoho CRM、NetSuite、Marketo、kintone など150以上の多様なSaaS にBI ツール、アナリティクス、iPaaS、ノーコード開発プラットフォームからアクセスするための仮想エンドポイントを提供します。連携方法が異なるSaaS をSQL Server 、SQL Server、OData の3種類のインターフェースに仮想化することで、データ連携をシンプルに実現します。

この記事では、Azure Data Lake Storage のデータを仮想SQL Server エンドポイントして利用してMotionBoard からデータを取得、可視化します。

CData Connect Cloud とは？

CData Connect Cloud は、以下のような特徴を持ったクラウド型のリアルタイムデータ連携製品です。

• SaaS やクラウドデータベースを中心とする150種類以上のデータソース
• BI、アナリティクス、ETL、ローコードツールなど30種類以上のツールやアプリケーションから利用可能
• リアルタイムのデータ接続に対応。データの複製を作る必要はありません
• ノーコードでシンプルな設定

詳しくは、こちらの製品資料をご確認ください。

Connect Cloud からAzure Data Lake Storage に接続する

1. Connect Cloud にログインし、 Add Connection をクリックします。
2. Add Connection パネルから「Azure Data Lake Storage」を選択します。
3. 必要な認証プロパティを入力し、Azure Data Lake Storage に接続します。

   Azure Data Lake Storage 接続プロパティの取得・設定方法

   Azure Data Lake Storage Gen 2 への接続

   Gen 2 Data Lake Storage アカウントに接続するには、以下のプロパティを設定します。

   • Account：ストレージアカウントの名前。
   • FileSystem：このアカウントに使用されるファイルシステム名。例えば、Azure Blob コンテナの名前。
   • Directory（オプション）：レプリケートされたファイルが保存される場所へのパス。パスが指定されない場合、ファイルはルートディレクトリに保存されます。

   Azure Data Lake Storage Gen 2 への認証

   本製品は、次の４つの認証方法をサポートします：アクセスキーの使用、共有アクセス署名の使用、Azure Active Directory OAuth（AzureAD）、Managed Service Identity（AzureMSI）。

   アクセスキー

   アクセスキーを使用して接続するには、はじめにADLS Gen2 ストレージアカウントで利用可能なアクセスキーを取得する必要があります。

   Azure ポータルで：

   1. ADLS Gen2 ストレージアカウントにアクセスします。
   2. 設定でアクセスキーを選択します。
   3. 利用可能なアクセスキーの1つの値をAccessKey 接続プロパティにコピーします。

   接続の準備ができたら、次のプロパティを設定します。

   • AuthScheme：AccessKey。
   • AccessKey：先にAzure ポータルで取得したアクセスキーの値。

   共有アクセス署名（SAS）

   共有アクセス署名を使用して接続するには、はじめにAzure Storage Explorer ツールを使用して署名を生成する必要があります。

   接続の準備ができたら、次のプロパティを設定します。

   • AuthScheme：SAS。
   • SharedAccessSignature：先に生成した共有アクセス署名の値。

   AzureAD、AzureMSI での認証方法については、ヘルプドキュメントの「Azure Data Lake Storage Gen 2 への認証」セクションを参照してください。

4. Create & Test をクリックします。

パーソナルアクセストークンの追加

MotionBoard への接続には、パスワードの代わりとしてパーソナルアクセストークンを利用します。セキュアなアクセス管理を実現するには、サービスごとに個別のPAT を作成するのがベストプラクティスです。

1. Connect Cloud アプリの右上にある歯車アイコンをクリックします。
2. Settings ページで「Access Tokens」タブに移動し、 Create PAT をクリックします。
3. PAT の名前を入力して Create をクリックします。
4. パーソナルアクセストークンは作成時にしか表示されないため、コピーして安全に保存してください。

MotionBoard からAzure Data Lake Storage データに接続してダッシュボードを作成

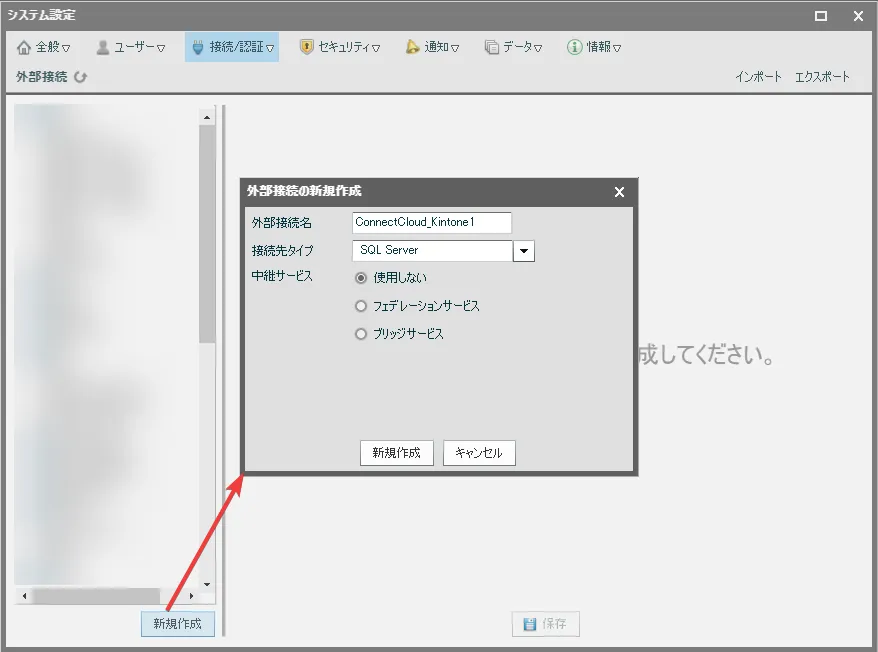

MotionBoardの「システム設定 → 接続/認証 → 外部接続」から新しい外部接続を作成します。接続先タイプはSQL Server を選択します。

• 外部接続名：任意（例：CDataConnect）
• 接続先タイプ：SQL Server
• 中継サービス：使用しない

外部接続の基本情報タブにて以下内容をセットします。

• 外部接続名：任意（例：CDataConnect）
• 接続先タイプ：SQL Server
• 接続先タイプ：SQL Server 4.0(JDBC)
• 中継サービス：使用しない
• サーバー名：tds.cdata.com
• ポート : 14333
• データベース名 : 先ほどConnect Cloud で作成した接続先データソース名(例：Azure Data Lake Storage1)
• ユーザー名 : Connect Cloud のユーザー名（メールアドレス）
• パスワード : パーソナルアクセストークン

「データソース」タブを開き、Azure Data Lake Storage 内のテーブルが一覧に表示されることを確認できます。ここまで確認できたら「保存」ボタンで外部接続定義を保存して閉じます。

「ボード新規作成」から新しいボードを作成します。

アイテムウィザードのDS1の接続先に上記の外部接続定義で作成した接続（本例では Cdata Connect）を選択します。次に、左側のデータベースにAzure Data Lake Storage のテーブルリストが表示されますので、使用するテーブルを選択します。右側にDealsテーブル内のデータがプレビューされます。

ウィザードを次に進み、作成するアイテムにチャートを選択して、「次へ」をクリックします。データソース エディタが起動します。左側の項目一覧から可視化したい項目を行項目・列項目・集計項目にセットします。もうRDB やCSV などのデータソースを扱う場合と同じ操作でビジュアライズを作成できます。あとは、おすすめチャートから適切なチャート種類を選択します。

まとめ

このように、CData Connect Cloud を経由することで、API 側の複雑な仕様を意識せずにMotionBoard でデータを可視化できます。他にも多くのデータソースに対応するCData Connect Cloud の詳細をこちらからご確認ください。
